Промышленные латунные шаровые краны Lavita

Трубопроводная арматура промышленного назначения с круглым запорным элементом для всех видов труб Lavita.
В данном разделе представлены проходные, угловые и трехходовые краны, фильтры, воздухоотводчики, а также вентили для подключения бытовой техники.

Дополнительная информация:
Каталог Шаровые краны Lavita (.pdf 496kB)

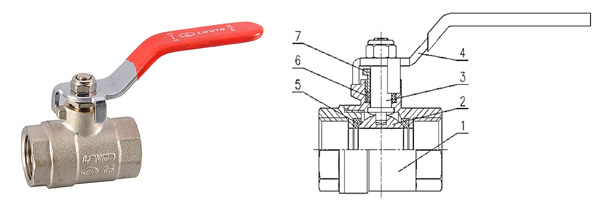

Конструкция шарового крана
Конструкция шарового крана
Часть фитинга Характеристика
1 Корпус Латунь никелированная C3771
2 Шар Латунь хромированная С3604/С3771
3 Шток Латунь С3604
4 Рукоятка - Стальная рукоятка с пластиковым покрытием
- Алюминиевая рукоятка
5 Кольца седельные PTFE
6 Уплотнение PTFE
7 Гайка сальниковая Латунь
Ремонтопригодность ремонтопригодны

Спецификации
№ Характеристики Ед.изм. Значение Применение
1 Номинальный размер мм 15-50 В зависимости от модели
2 Номинальное давление PN бар 25-40 В зависимости от модели
PN40: DN15-DN2
PN25: DN32-DN50
3 Рабочая температура °С -20... 150 150°С в отсутствие пара
4 Среда Вода, раствор гликоей в воде (до 50%)
5 Ремонтопригоден

Модельный ряд
Шаровые краны

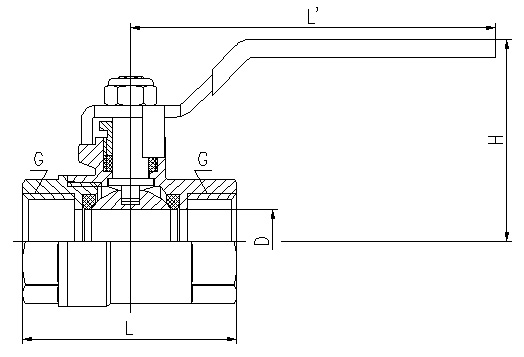

Кран шаровой промышленный FxFL Посмотреть чертеж
Кран шаровой промышленный FxFL
DN D L H L'
1/2 14 47.5 44 80
3/4 19 55.5 49 90
1 24 64.5 55 100
11/4 31.5 78 59.5 108
11/2 39.5 87 70 125
2 49.5 101.5 82 150

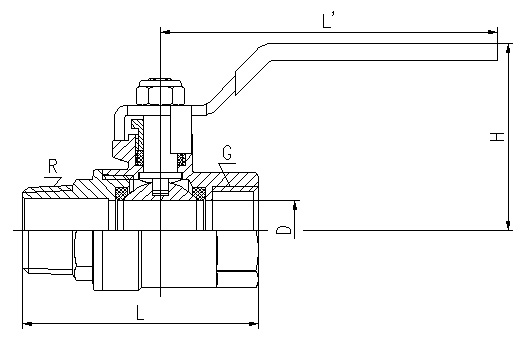

Кран шаровой промышленный MxFL Посмотреть чертеж
Кран шаровой промышленный MxFL
DN D L H L'
1/2 14 56.5 44 80
3/4 19 62 49 90
1 24 71.5 55 100
11/4 31.5 91 59.5 108
11/2 39.5 100 70 125
2 49.5 115 82 150
Кран шаровой промышленный FxFB Посмотреть чертеж

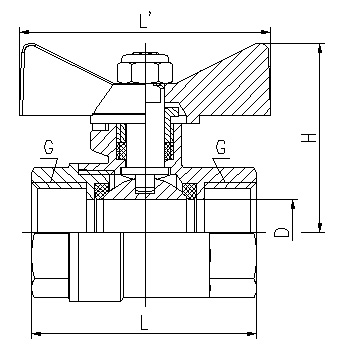

Кран шаровой промышленный FxFB
DN D L H L'
1/2 14 47.5 40 53
3/4 19 55.5 43.5 53
1 24 64.5 53.5 68

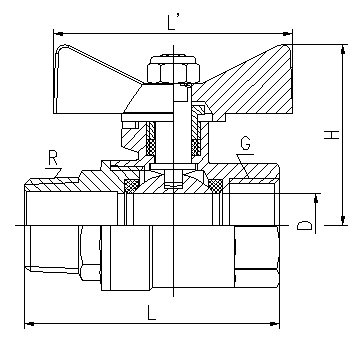

Кран шаровой промышленный MxFB Посмотреть чертеж
Кран шаровой промышленный MxFB
DN D L H L'
1/2 14 56.5 40 53
3/4 19 62 43.5 53
1 24 71.5 53.5 68

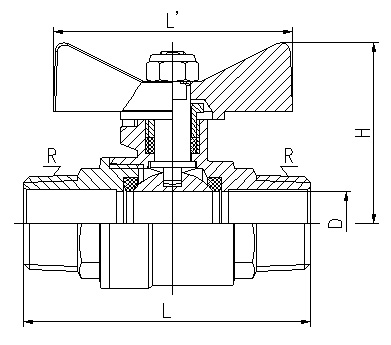

Кран шаровой промышленный MxMB Посмотреть чертеж
Кран шаровой промышленный MxMB
DN D L H L'
1/2 14 63.5 40 53
Кран шаровой промышленный трехходовой, THREE-WAY Посмотреть чертеж

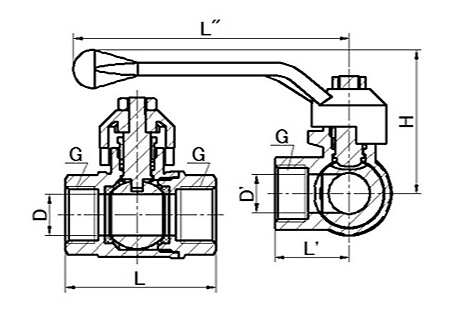

Кран шаровой промышленный трехходовой, THREE-WAY
DN D L H D' L'
1/2 15 54.5 53 14 27
3/4 20 61 56 18 31
1 25 72 59.5 22 36.5
Краны эконом-класса

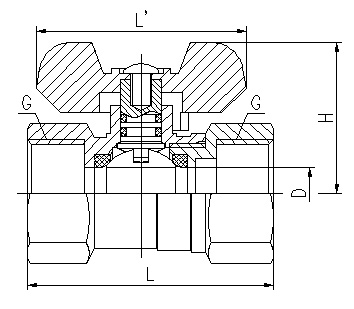

Кран шаровой промышленный FxFB ECO Посмотреть чертеж
Кран шаровой промышленный FxFB ECO
DN D L H L'
1/2 10 47.5 29.5 40.5

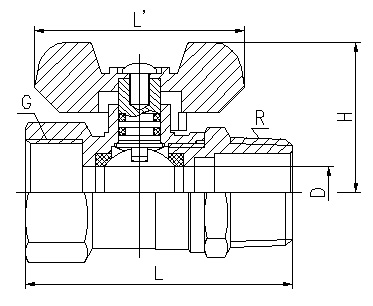

Кран шаровой промышленный MxFB ECO Посмотреть чертеж
Кран шаровой промышленный MxFB ECO
DN D L H L'
1/2 10 51.5 29.5 40.5
Краны для радиаторов

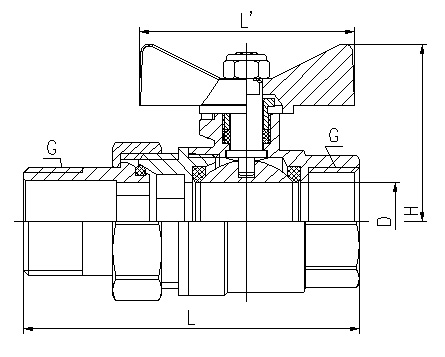

Кран шаровой промышленный с полусгоном FxMCB Посмотреть чертеж
Кран шаровой промышленный с полусгоном FxMCB
DN D L H L'
1/2 14 74.5 40 53
3/4 19 82.5 43.5 53
1 24 97 53.5 68

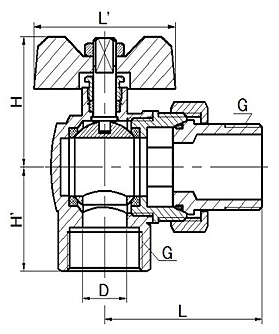

Кран шаровой промышленный угловой с полусгоном AxFCB Посмотреть чертеж
Кран шаровой промышленный угловой с полусгоном AxFCB
DN D L H L' H'
1/2 13.5 56.5 38 51.5 31
3/4 15.5 56.5 40.5 51.5 31
1 20 66 51 64.5 38.5

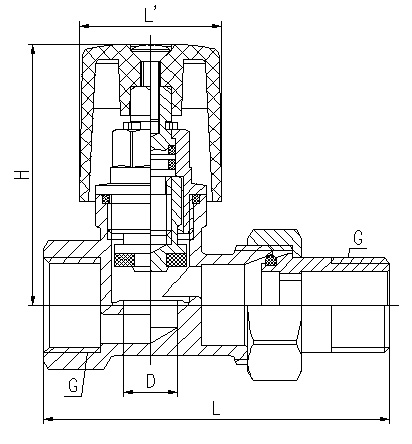

Клапан прямой FxMCP Посмотреть чертеж
Клапан прямой FxMCP
DN D L H L'
1/2 12 76.5 58 31.5
3/4 16 85.5 63 35.5

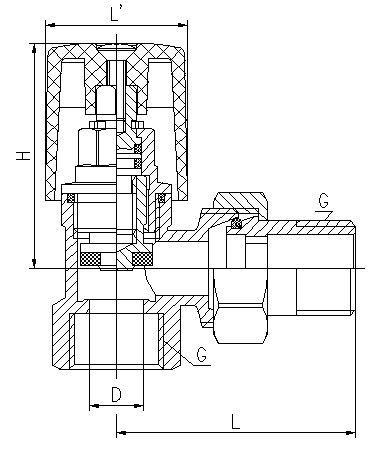

Клапан угловой ACP Посмотреть чертеж
Клапан угловой ACP
DN D L H L'
1/2 12 53 50 31.5
3/4 16 58.5 53 35.5

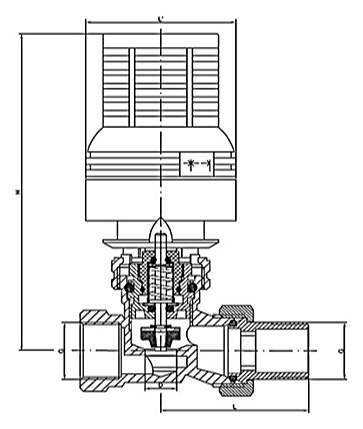

Клапан прямой с термоголовкой MxTCP Посмотреть чертеж
Клапан прямой с термоголовкой MxTCP
DN D L H L'
1/2 11 51 116 52
3/4 11 57.5 117 52

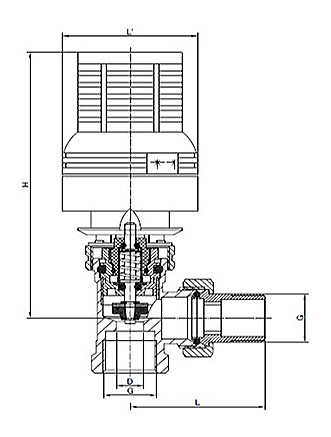

Клапан угловой с термоголовкой AxTCP Посмотреть чертеж
Клапан угловой с термоголовкой AxTCP
DN D L H L'
1/2 11 52 114 52
3/4 11 60.5 115 52

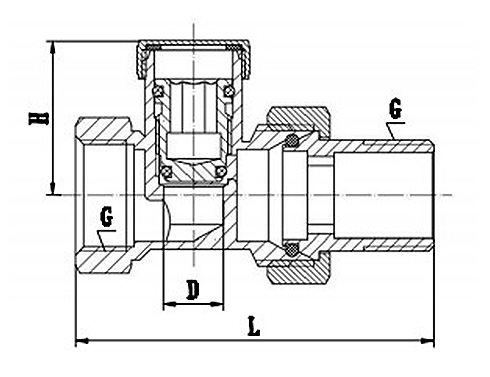

Клапан настроечный прямой FxMCS Посмотреть чертеж
Клапан настроечный прямой FxMCS
DN D L H
1/2 11 66.5 29
3/4 11 76.5 28.5

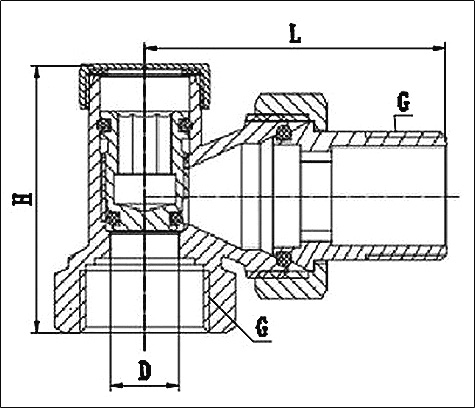

Клапан настроечный угловой ACS Посмотреть чертеж
Клапан настроечный угловой ACS
DN D L H
1/2 11 48.5 43.5
3/4 11 56.5 45

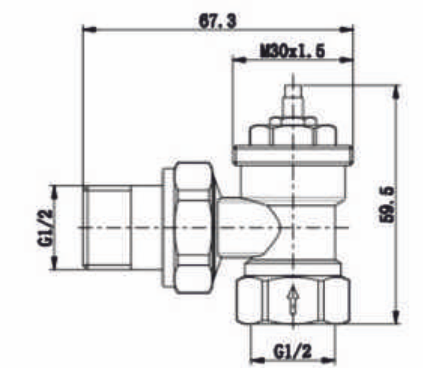

Клапан угловой AxTCP body Посмотреть чертеж
Клапан угловой AxTCP body
DN D L H
1/2 11 52 52
3/4 11 60.5 52
Клапан прямой MxTCP body Посмотреть чертеж

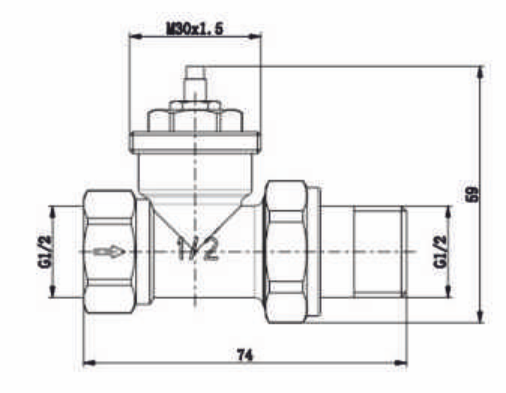

Клапан прямой MxTCP body
DN D L H
1/2 11 51 52
3/4 11 57.5 52

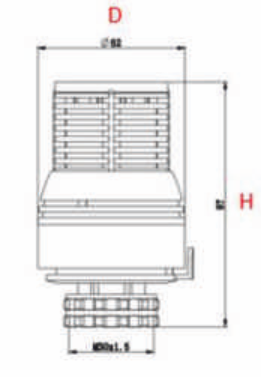

Термостатическая головка TCH-100 Посмотреть чертеж
Термостатическая головка TCH-100
D H Присоединительная
гайка
52 87 M30x1.5

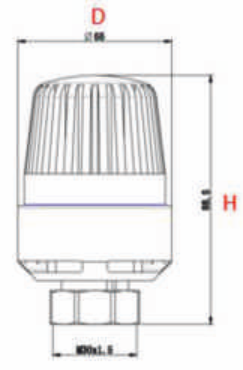

Термостатическая головка TCH-200 Посмотреть чертеж
Термостатическая головка TCH-200
D H Присоединительная
гайка
55 88.5 M30x1.5

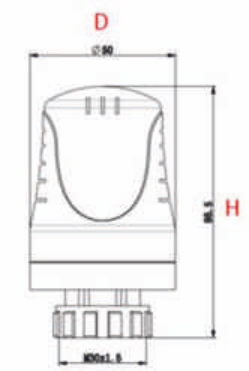

Термостатическая головка TCH-300 Посмотреть чертеж
Термостатическая головка TCH-300
D H Присоединительная
гайка
50 86.5 M30x1.5

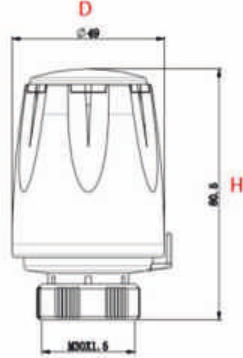

Термостатическая головка TCH-400 Посмотреть чертеж
Термостатическая головка TCH-400
D H Присоединительная
гайка
49 80.5 M30x1.5
Краны для металлопластиковой трубы

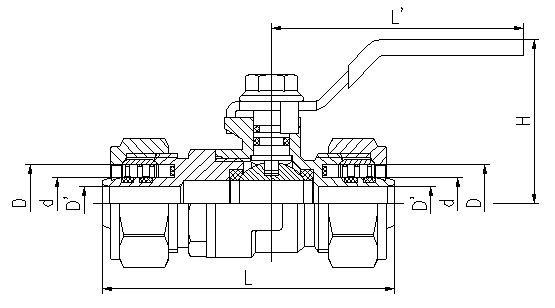

Кран шаровой промышленный, труба-труба PxPL Посмотреть чертеж
Кран шаровой промышленный, труба-труба PxPL
DN d L H L'
16 11.2 65 36.5 56
20 14.7 64.5 36.5 56

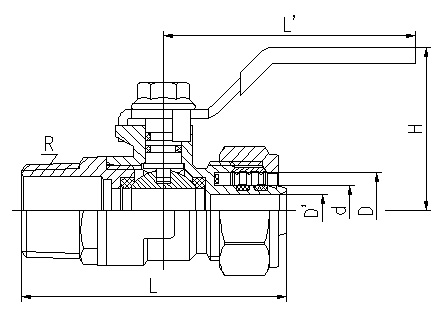

Кран шаровой промышленный, труба-нар.резьба PxML Посмотреть чертеж
Кран шаровой промышленный, труба-нар.резьба PxML
DN d L H L'
16 11.2 59 36.5 56
20 14.7 59.5 36.5 56
Кран шаровой промышленный, труба-вн.резьба PxFL Посмотреть чертеж

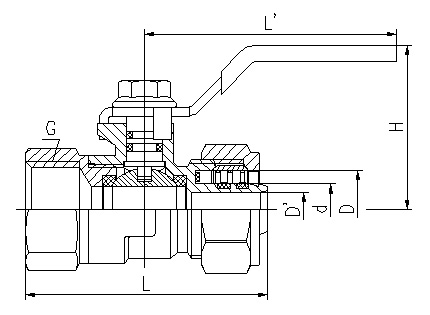

Кран шаровой промышленный, труба-вн.резьба PxFL
DN d L H L'
16 11.2 53.5 36.5 56
20 14.7 54.5 36.5 56

Краны для гофрированной трубы

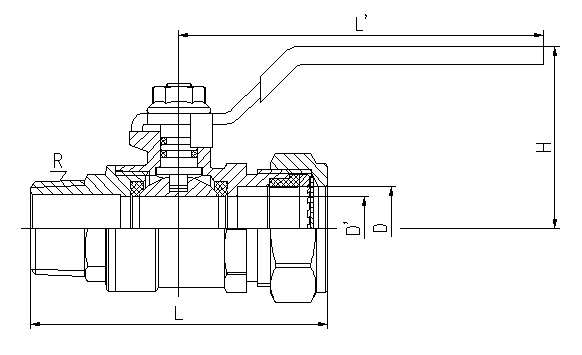

Кран шаровой промышленный, труба-нар.резьба, PxML(C) Посмотреть чертеж
Кран шаровой промышленный, труба-нар.резьба, PxML(C)
DN D' L H L'
15A 14 67.5 40.5 80
20A 18 78 44.5 90
Кран шаровой промышленный труба-вн.резьба, PxFL(C) Посмотреть чертеж

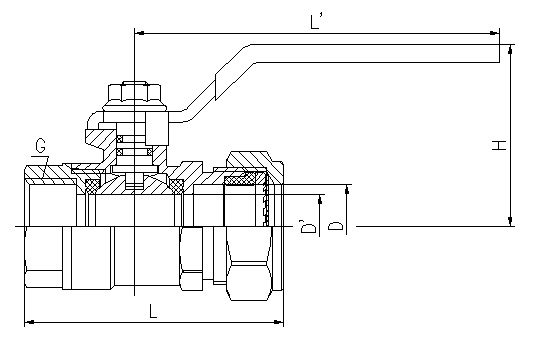

Кран шаровой промышленный труба-вн.резьба, PxFL(C)
DN D' L H L'
15A 14 59 40.5 80
20A 18 69.5 44.5 90

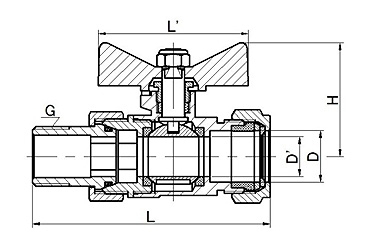

Кран шаровой промышленный с полусгоном FxMCB for flexible tube Посмотреть чертеж
Кран шаровой промышленный с полусгоном FxMCB for flexible tube
DN D D' L H L'
15A 18.1 14 86.5 39 53
20A 25.9 19 95.5 42 53

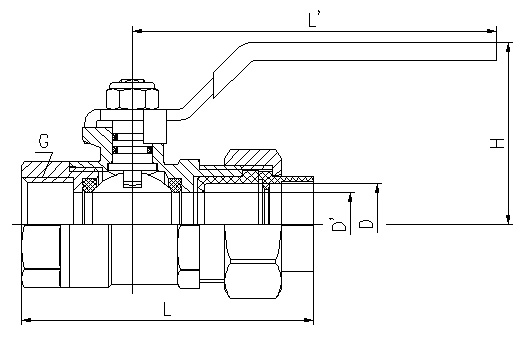

Кран шаровой промышленный для газа PxFL(C)(G) Посмотреть чертеж
Кран шаровой промышленный для газа PxFL(C)(G)
DN D' L H L'
15A 14 64.5 40.5 80
20A 18 72 44.5 90
Обратные клапаны и фильтры
Клапан обратный пружинный муфтовый, CHECK VALVE Посмотреть чертеж
Клапан обратный пружинный муфтовый, CHECK VALVE
Вариант "А": клапан обратный с латунным седлом
Вариант "B": клапан обратный с пластиковым седлом
DN H
1/2 45.5
3/4 49.5
1 56.5

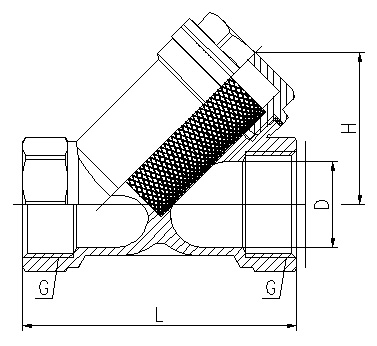

Фильтр грубой очистки косой муфтовый, Y filter Посмотреть чертеж
Фильтр грубой очистки косой муфтовый, Y filter
DN D L H
1/2 16 54 32
3/4 21 67.5 37.5
1 26 78 42.5
Кран шаровой промышленный со встроенным фильтром, FFB with filter Посмотреть чертеж
Кран шаровой промышленный со встроенным фильтром, FFB with filter
DN D L H L' H'
1/2 14 76 41 53 36.5

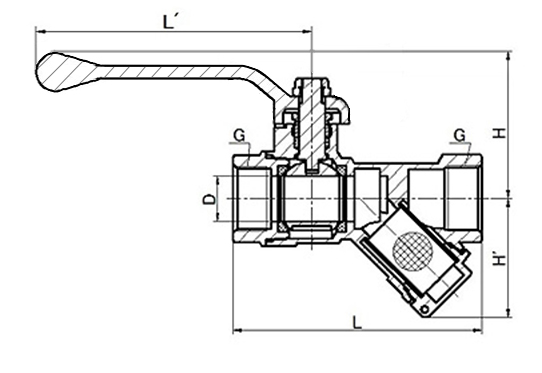

Кран шаровой промышленный со встроенным фильтром, FFL with filter Посмотреть чертеж
Кран шаровой промышленный со встроенным фильтром, FFL with filter
DN D L H L' H'
1/2 14 76 41 85 37
3/4 17 91 53 85 45
Воздухоотводчики и предохранительные клапаны
Воздухоотводчик прямой, поплавкового типа, AIR VENT-A1 Посмотреть чертеж
Воздухоотводчик прямой, поплавкового типа, AIR VENT-A1
DN D L H G
3/8 11 29 51 3/8
1/2 15 29 51 1/2
Воздухоотводчик угловой, поплавкового типа, AIR VENT-L1 Посмотреть чертеж
Воздухоотводчик угловой, поплавкового типа, AIR VENT-L1
DN D L H G
3/8 10 35.5 53 3/8
1/2 15.5 35.5 53 1/2

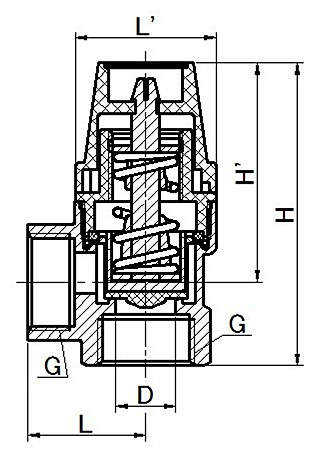

Предохранительный клапан, Safety valve 3 bar Посмотреть чертеж
Предохранительный клапан, Safety valve 3 bar
DN D L H L' H'
1/2 13 25.5 65.5 30.5 47.5
Воздухоотводчик прямой, поплавкового типа, AIR VENT Посмотреть чертеж

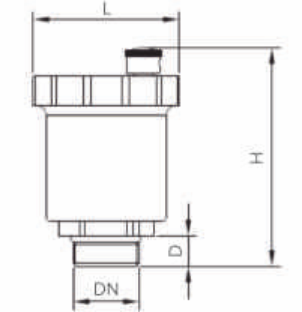

Воздухоотводчик прямой, поплавкового типа, AIR VENT
DN D L H D
3/8 10 46 67 9.5
1/2 15.5 46 67 9.5
Краны спец.назначения и вентили для подключения бытовой техники

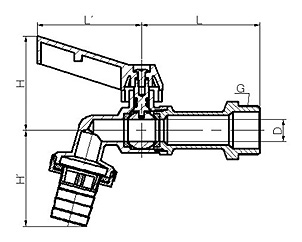

Кран промышленный водоразборный со съемным штуцером, BIBCOCK Посмотреть чертеж

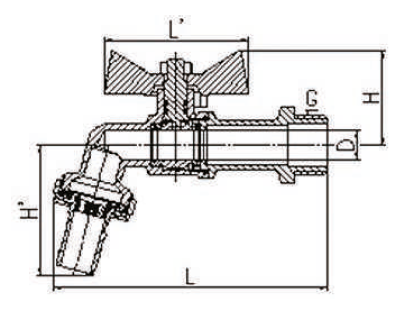

Кран промышленный водоразборный со съемным штуцером, BIBCOCK
DN D L H L' H'
1/2 10 54 49 56 46
3/4 12 63.5 50.5 56 52
Кран промышленный водоразборный со съемным штуцером, BIBCOCK (B) Посмотреть чертеж
Кран промышленный водоразборный со съемным штуцером, BIBCOCK (B)
DN D L H L' H'
1/2 10 98 34 51 45
Кран промышленный угловой (с фильтром) с дек.чашкой (хром) для подключения бытовых приборов, ANGLE VALVE(U) Посмотреть чертеж
Кран промышленный угловой (с фильтром) с дек.чашкой (хром) для подключения бытовых приборов, ANGLE VALVE(U)
DN D L H L' H'
1/2 8 45.5 35 25.5 22.5
3/4 8 45.5 35 25.5 25.5
Кран промышленный угловой для подключения бытовых приборов (хром), ANGLE VALVE(S) Посмотреть чертеж

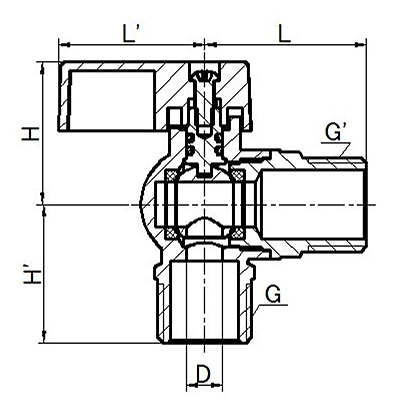

Кран промышленный угловой для подключения бытовых приборов (хром), ANGLE VALVE(S)
DN D L H L' H'
1/2 8 36 32 31 30
3/4 8 35.5 31.5 31 33
Шаровые краны MEDIUM
Кран шаровой промышленный F*FL MEDIUM Посмотреть чертеж
Кран шаровой промышленный F*FL MEDIUM
DN D L H L'
1/2 17 51 40.2 87
3/4 17 51 40.2 87
1 22 60 47.5 87
Кран шаровой промышленный MxFL MEDIUM Посмотреть чертеж
Кран шаровой промышленный MxFL MEDIUM
DN D L H L'
1/2 13 50.5 36.7 87
3/4 17 59 40.2 87
1 22 68.5 47.5 87
Кран шаровой промышленный FxFB MEDIUM Посмотреть чертеж
Кран шаровой промышленный FxFB MEDIUM
DN D L H L'
1/2 13 43 36.9 49
3/4 17 51 40.4 49
1 22 60 49.7 49
Кран шаровой промышленный MxFB MEDIUM Посмотреть чертеж
Кран шаровой промышленный MxFB MEDIUM
DN D L H L'
1/2 13 50,5 36.9 49
3/4 17 59 40.4 49
1 22 60 49.7 49
Кран шаровой промышленный FxMCB MEDIUM Посмотреть чертеж
Кран шаровой промышленный FxMCB MEDIUM
DN D L H L'
1/2 13 64 36.9 49
3/4 17 75 40.4 49
1 22 86,5 49.7 49
