Пресс-фитинги

Пресс-фитинги
Фитинги с обжимными муфтами для металлополимерных труб и труб PE-RT

Система пресс-фитингов гарантирует быстрое и легкое соединение труб в системах отопления. Так же обеспечивает высокую температуру рабочей среды и сопротивление давлению. Пресс-фитинги прессуются соответствующим зажимным инструментом. В процессе прессования происходит только механическая деформация муфты из нержавеющей стали, муфта и зажим гарантируют надежность крепления.

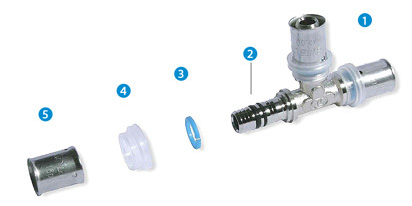

Составные части пресс-фитинга
Конструкция пресс фитингов
Часть фитинга Характеристика
1 Корпус Латунь C3771
2 Уплотнительное кольцо Силикон
3 Изоляционное кольцо ABS
4 Пластиковое кольцо HDPE
  Обработка поверхности фитингов Никелевое покрытие
  Рабочее давление 16 бар
  Макс. раб. температура 95°С

* Примечание: максимальная температура и сопротивление давлению зависят от особенностей трубы

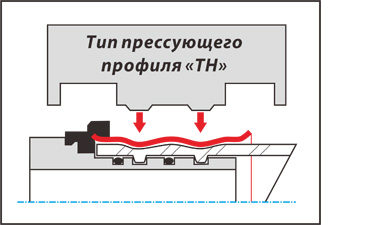

Прессующая система с зажимом типа TH-(KSP11)

Прессующая система с зажимом типа TH-(KSP11)

Пресс-фитинги Lavita соответствуют прессующему зажиму типа TH-(KSP11).

Главная особенность пресс-фитингов типа TH-(KSP11) - полное соответствие фитинга и зажима.

Зажим прочно скрепляет фитинги и спрессовывает быстро, надежно и без ошибок.

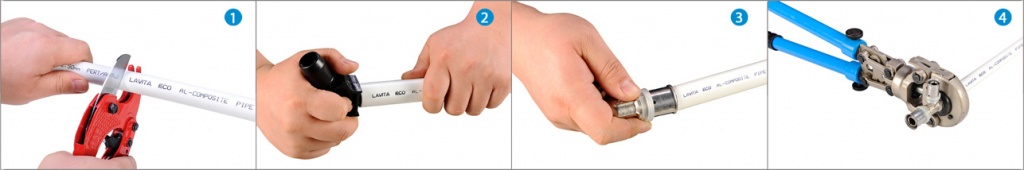

Инструкция по монтажу

Инструкция по монтажу пресс-фитингов

1. Разрезать трубу перпендикулярно оси трубы с использованием трубореза.

2. Калибровка трубы производится, чтобы подобрать соответствующий размер фитинга.

3. Монтаж пресс-фитингов. Установить фитинг, проверив расположение трубы, используя для этого досмотровое отверстие в муфте.

4. Прессование фитинга. Путём использования соответствующих зажимных инструментов и зажимов, одинаковых с размером фитинга, производится прессование фитинга в нажимном стакане до полного сжатия.

Модельный ряд
Пресс-фитинги для композитной металлополимерной трубы (KS стандарт, DIN стандарт)
Муфта (М)
Муфта (М)
Размер
SM 16 x 1/2 SM 26 x 3/4
SM 16 x 3/4 SM 26 x 1
SM 20 x 1/2 SM 32 x 1
SM 20 x 3/4
Муфта (F)
Муфта (F)
Размер
SF 16 x 1/2 SF 26 x 3/4
SF 16 x 3/4 SF 26 x 1
SF 20 x 1/2 SF 32 x 1
SF 20 x 3/4
Муфта редукционная
Муфта редукционная
Размер
SR 20 x 16 SR 32 x 20
SR 26 x 16 SR 32 x 26
SR 26 x 20
Муфта обжимная
Муфта обжимная
Размер
SU 16 x 16
SU 20 x 20
SU 26 x 26
SU 32 x 32
Угольник (M)
Угольник (M)
Размер
EM 16 x 1/2 EM 26 x 3/4
EM 20 x 1/2 EM 26 x 1
EM 20 x 3/4 EM 32 x 1
Угольник (F)
Угольник (F)
Размер
EF 16 x 1/2 EF 26 x 3/4
EF 20 x 1/2 EF 26 x 1
EF 20 x 3/4 EF 32 x 1
Угольник
Угольник
Размер
LL 16 x 16
LL 20 x 20
LL 26 x 26
LL 32 x 32
Угольник с креплением (водорозетка)
Угольник с креплением (водорозетка)
Размер
EFW 16 x 1/2
EFW 20 x 1/2
EFW 20 x 3/4

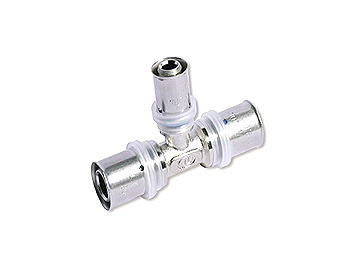

Тройник
Тройник
Размер
TT 16 x 16 x 16
TT 20 x 20 x 20
TT 26 x 26 x 26
TT 32 x 32 x 32
Тройник редукционный
Тройник редукционный
Размер
TR 20 x 16 x 20 TR 16 x 20 x 16
TR 26 x 16 x 26 TR 20 x 26 x 20
TR 26 x 20 x 26 TN 16 x 16 x 20
TR 32 x 16 x 32 TN 20 x 20 x 16
TR 32 x 20 x 32 TN 20 x 20 x 26
TR 32 x 26 x 32 TN 26 x 26 x 20
Тройник (F)
Тройник (F)
Размер
TF 16 x 1/2 x 16
TF 20 x 1/2 x 20
TF 20 x 3/4 x 20
TF 26 x 3/4 x 26
TF 26 x 1 x 26
TF 32 x 1 x 32
Тройник (M)
Тройник (M)
Размер
TM 16 x 1/2 x 16
TM 20 x 1/2 x 20
TM 20 x 3/4 x 20
TM 26 x 3/4 x 26
TM 26 x 1 x 26
TM 32 x 1 x 32
Соединитель разъемный (M)
Соединитель разъемный (M)
Размер
SMR 16 x 1/2
SMR 20 x 1/2
SMR 20 x 3/4
Заглушка
Заглушка
Размер
CAP 16
CAP 20
CAP 26
