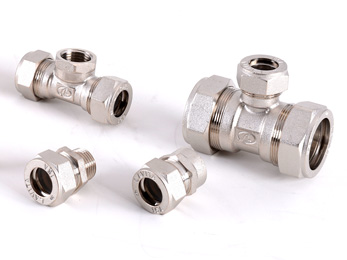

Обжимные фитинги

Обжимные фитинги для композитной металлополимерной труб и труб PE-RT

Обжимные фитинги для композитной металлополимерной трубы применяются в системах водоснабжения, отопления, кондиционирования, а также в химической промышленности.

Особенности:
1. Латунные фитинги не подвержены коррозии.
2. Обеспечивают герметичность соединения и высокую степень надежности.
3. Обжимные фитинги легко монтируются без специальных инструментов, что сокращает время и стоимость монтажа.

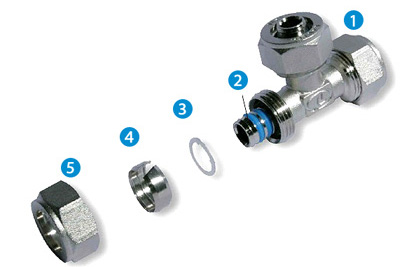

Составные части обжимного фитинга

	Часть фитинга	Характеристика
1	Корпус	Латунь C3771
2	Уплотнительное кольцо	Силикон
3	Изоляционное кольцо	Пластик
4	Обжимное кольцо	Латунь C3771
5	Гайка	Латунь C3771
	Рабочее давление	16 бар
	Макс. раб. температура	95°С

Модельный ряд

Обжимные фитинги для композитной металлополимерной трубы (KS стандарт, DIN стандарт)

Муфта

Размер
SU 16 x 16	SU 32 x 32
SU 20 x 20	SU 40 x 40
SU 26 x 26	SU 50 x 50

Муфта редукционная

Размер
SR 20 x 16	SR 40 x 32
SR 26 x 20	SR 50 x 20
SR 32 x 20	SR 50 x 26
SR 32 x 26	SR 50 x 32
SR 40 x 26	SR 50 x 40

Муфта (М)

Размер
SM 16 x 1/2	SM 32 x 1/2
SM 20 x 1/2	SM 32 x 3/4
SM 20 x 3/4	SM 32 x 1
SM 26 x 1/2	SM 40 x 11/4
SM 26 x 3/4	SM 50 x 11/2
SM 26 x 1

Муфта (F)

Размер
SF 16 x 1/2	SF 32 x 1/2
SF 20 x 1/2	SF 32 x 3/4
SF 20 x 3/4	SF 32 x 1
SF 26 x 1/2	SF 40 x 11/4
SF 26 x 3/4	SF 50 x 11/2
SF 26 x 1

Угольник

Размер
LL 16 x 16	LL 32 x 32
LL 20 x 20	LL 40 x 40
LL 26 x 26	LL 50 x 50

Угольник (F)

Размер
EF 16 x 1/2	EF 26 x 1
EF 20 x 1/2	EF 32 x 1
EF 20 x 3/4	EF 40 x 11/4
EF 26 x 1/2	EF 50 x 11/2
EF 26 x 3/4

Угольник длинный (M)

Размер
LML 16 x 1/2
LML 20 x 1/2
LML 26 x 3/4

Угольник длинный (F)

Размер
LFL 16 x 1/2
LFL 20 x 1/2

Угольник с креплением (водорозетка)

Размер
LFW 16 x 1/2
LFW 20 x 1/2

Заглушка

Размер
CAP 16
CAP 20
CAP 26

Тройник

Размер
TT 16 x 16 x 16	TR 26 x 20 x 26
TT 20 x 20 x 20	TR 32 x 20 x 32
TT 26 x 26 x 26	TR 32 x 26 x 32
TT 32 x 32 x 32	TR 40 x 32 x 40
TT 40 x 40 x 40	TR 40 x 26 x 40
TT 50 x 50 x 50	TN 16 x 16 x 20
TR 16 x 20 x 16	TN 20 x 20 x 16
TR 20 x 16 x 20	TN 20 x 20 x 26
TR 20 x 26 x 20	TN 26 x 26 x 20
TR 26 x 16 x 26

Тройник (F)

Размер
TF 16 x 1/2 x 16	TF 40 x 11/4 x 40
TF 20 x 1/2 x 20	TF 50 x 1/2 x 50
TF 20 x 3/4 x 20	TF 50 x 3/4 x 50
TF 26 x 1/2 x 26	TF 50 x 1 x 50
TF 26 x 3/4 x 26	TF 50 x 11/4 x 50
TF 26 x 1 x 26	TF 50 x 11/2 x 50
TF 32 x 1 x 32

Тройник (M)

Размер
TM 16 x 1/2 x 16
TM 20 x 1/2 x 20
TM 26 x 3/4 x 26

Тройник длинный

Размер
TFL 16 x 1/2 x 16
TFL 16 x 1/2 x 16

Краны для композитной металлополимерной трубы

Кран для металлопластиковой трубы, труба-нар.резьба

Размер
PxML 16 x 1/2
PxML 20 x 1/2

Кран для металлопластиковой трубы, труба-вн.резьба

Размер
PxFL 16 x 1/2
PxFL 20 x 1/2

Кран для металлопластиковой трубы, труба-труба

Размер
PxPL 16
PxPL 20
