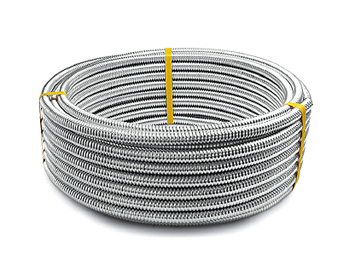

Труба гофрированная из нержавеющей стали LAVITA для водопроводных систем

Благодаря гофрированной поверхности трубопровод с легкостью поглощает тепловое расширение без угрозы деформации и повреждений.
Трубопровод не подвергается коррозии, с отличной термостойкостью, морозоустойчив, сочетает в себе пластичностью и прочность в отношении к внешним вибрациям и внутренним воздействиям, удобен в применении и идеально подходит для систем отопления и водоснабжения.

Спецификации

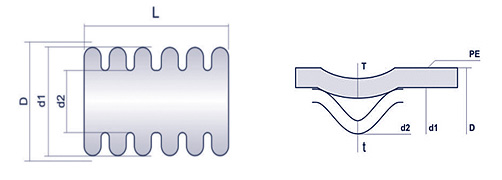

Номинальный размер 8A 12A 15A 18A 20A 25A 32A 40A 50A
Наружный диаметр,
d1
12.8 мм 16.2 мм 18.1 мм 20.3 мм 25.6 мм 32 мм 37.6 мм 48 мм 59.8 мм
Внутренний диаметр,
d2
9.7 мм 12.7 мм 14.1 мм 16.5 мм 21.1 мм 27 мм 32.1 мм 42 мм 53.5 мм
Толщина, T
мм
HF 0.3 (0.25) 0.3 (0.25) 0.3 (0.25) 0.3 (0.25) 0.3 (0.25) 0.3 (0.25) 0.3 (0.25) 0.4 (0.3) 0.4 (0.3)
HFP 0.5 (0.45) 0.5 (0.45) 0.5 (0.45) 0.5 (0.45) 0.5 (0.45) 0.5 (0.45) 0.5 (0.45) 0.6 (0.5) 0.6 (0.5)
Допустимая
погрешность
±0.2 мм ±0.2 мм ±0.2 мм ± 0.2 мм ±0.2 мм ±0.4 мм ±0.4 мм ±0.4 мм ±0.4 мм
Количество складок
трубы на 100 мм
≥ 25 ≥ 24 ≥ 23 ≥ 21 ≥ 19 ≥ 18 ≥ 18 ≥ 14 ≥ 13
Минимальный
радиус изгиба
до 20 мм до 30 мм до 30 мм до 40 мм до 40 мм до 50 мм до 80 мм до 120 мм до 150 мм
Максимальное
давление
17 кгс/см2 15 кгс/см2 13 кгс/см2 12 кгс/см2 12 кгс/см2 10 кгс/см2 8 кгс/см2 3 кгс/см2 2 кгс/см2
Рекомендуемая
рабочая температура
100°C
Стандартная
длина бухты
60 м 60 м 50 м 40 м 30 м 30 м 20 м 10 м 10 м

*
HF: Термообработанная нержавеющая труба
HFP: Термообработанная нержавеющая труба в защитной ПЭ-оболочке
Цвет HFP: белый (по умолчанию), голубой, красный

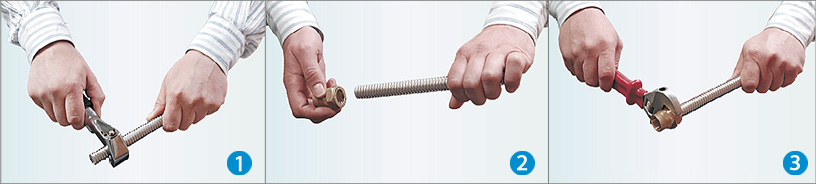

Инструкция по монтажу

1.Отрежьте трубу нужной длины 2.Вставьте конец трубы до упора
в фитинг
3. Затяните гайку
Модельный ряд
Труба гофрированная термообработанная. HF
Труба гофрированная термообработанная. HF
Длина
HF8A HF20A
HF10A HF25A
HF12A HF32A
HF15A HF40A
HF18A HF50A
Труба гофрированная термообработанная в П/Э оболочке, HFP
Труба гофрированная термообработанная в П/Э оболочке, HFP
Длина
HFP15A HFP(B)15A
HFP20A HFP(R)15A
HFP25A
